山东变频电机厂家盘点电机常用安装方式及其代码
发布时间:2022.04.04
信息摘要:
山东变频电机厂家提醒,电动机的安装方式(见下图)是指电机在机械系统中与构架或其他部件的连接方式。有两种代码形式,一种是IMBx,另一种是IMVy。其中,IM是国际通用的安装方式代号;B代表卧式...

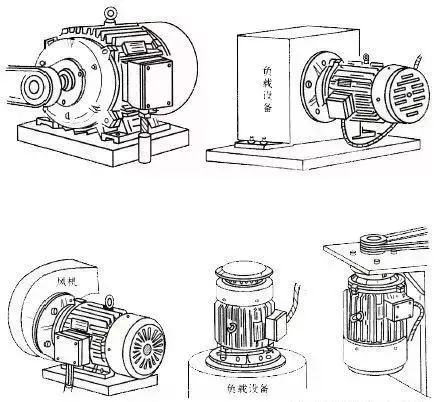

山东变频电机厂家提醒,电动机的安装方式(见下图)是指电机在机械系统中与构架或其他部件的连接方式。有两种代码形式,一种是IMBx,另一种是IMVy。

其中,IM是国际通用的电机安装方式代号;B代表卧式,限电动机轴线水平;V代表立式,限电动机轴线竖直;x和y各是1~2个数字,表示连接部位和方向。

电机安装方式

电机安装型式代号

IM+B(或V)+阿拉伯数字(1-2位)

IM:安装方式英文“Installation al Mounting type”的缩写;

B:表示电机在使用时为卧式安装,轴呈水平方向;

V:表示电机在使用时为立式安装,轴与水平方向垂直。

说明:电机主轴伸端统一为“D”端,如果为双轴伸电机,辅助轴伸端统一定义为“N”端

IMB安装代码释义

B3——卧式用地脚安装在基础构件上;

B35——卧式借用地脚安装在基础构件上,并附用凸缘安装;

B5——卧式用凸缘安装;

B6——卧式用地脚安装在墙上,从D端看地脚在左;

B7——卧式用地脚安装在墙上,从D端看地脚在右;

B8——卧式用地脚安装在顶上方;

B9——卧式D端无端盖采用D端机座端面安装;

B15——卧式采用地脚主安装,D端无端盖采用机座端面辅助安装;

B20——卧式有抬高地脚,并用地脚安装在基础构件上。

规律:只有一个数字代号的没有辅助或附加安装。

山东变频电机厂家提醒,B5和B3作为常见的机械设备中的安装方式,一些特殊机械,对电机安装方式有特殊要求,企业应提前跟电机厂家沟通确定。
