高压变频电机为何大多采用星型接法?
发布时间:2021.03.25
信息摘要:
高压变频电机一般都是星型接线方式,目的是避免电机绕组承受较高的电压。星形接法中,线电流等于相电流,线电压是相电压的根号3倍(三角形接法中,线电压等于相电压而线电流等于相电流的√3倍)...

大家都知道,三相电机定子绕组有三角形和星星两种接法,星星接法是将三相绕组的尾部连接在一起,三相绕组的头部与电源相连接;星星接法有外星接和内星接两种情况,内星接电机是将三相绕组相连接的星点固定在定子绕组的适当部位,有三个出线端引出,而外星接则是将三相绕组的头与尾全部引出,而在电机的外部进行连接和接线。

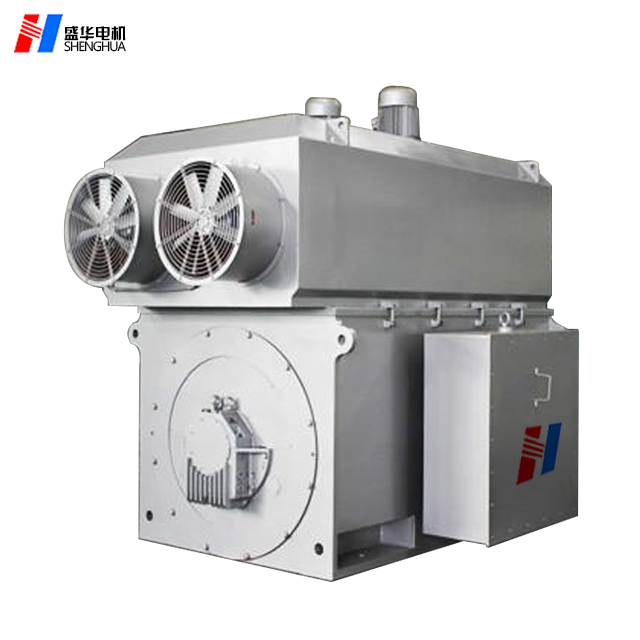

YPKK高压变频电机

正规官方电子游戏app高压变频电机

三角形接法是将某一相绕组的头与另一相绕组的尾连接即U1连W2,V1连U2,W1连V2,连接点与电源接线。

正规官方电子游戏app电机厂提醒,对于低压电机,会按照功率进行分段处理,如基本系列电机按照3kW分界,不超过3kW按星接,其他按角接,而对于变频电机,则按45kW分界,不超过45kW按星接,其他按角接;而对于起重及冶金电机则按照星接较多,大规格起重电机也会采用角接。

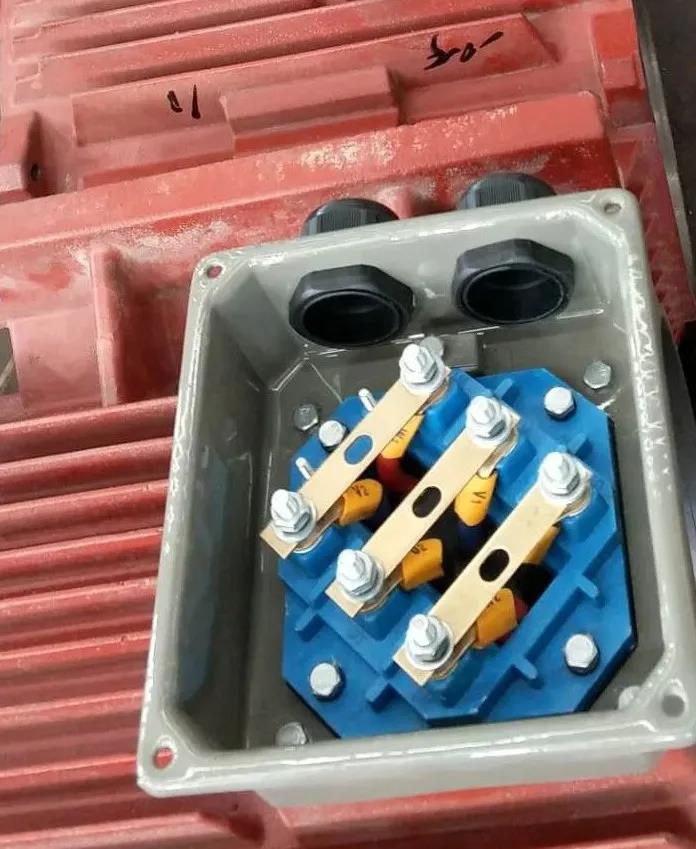

接线盒

高压变频电机一般都是星型接线方式,目的是避免电机绕组承受较高的电压。星形接法中,线电流等于相电流,线电压是相电压的根号3倍(三角形接法中,线电压等于相电压而线电流等于相电流的√3倍),因此电机绕组所承受的电压相对较低。在高压电机中,电流往往较小,而对电机的绝缘等级要求较高,因此采用星形接法电机的绝缘较好处理,也更经济些。
